机床防护罩折弯机的工作原理及控制轴功能的介绍

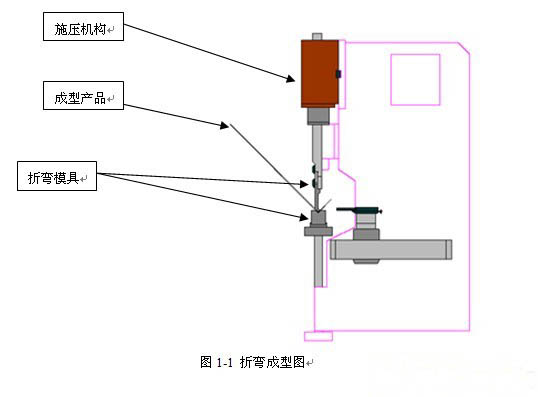

折弯机的工作是利用液压传输驱动机身上、下的相对运动,结合折弯上、下模具的形状实现平板绕折弯线被弯曲为具有一定折弯角度和折弯半径的特性功能,与简易模具完成特殊形状成形;其运动方式分为上、下运动两种:
a.上动式:下工作台不动,由上面滑块下降实现施压;
b.下动式:机身上部固定不动,由下工作台上升实现施压


 机械本体的控制轴有D,L1,L2三轴,亦可追加D2,Y1,Y2,Z四轴,合计七轴,各轴的功能如下表所示。

控制轴

D1,D2轴
控制折弯角度
L1轴
控制折弯尺寸
L2轴
用于斜边的折弯(L轴不正时,调整用)
YL轴
控制左边后定规的位置<左右方向>
YR轴
控制右边后定规的位置<左右方向>
Z轴
控制后定规的位置<高度方向>
各控制轴的功能
